Speedtest Франсе

Это, как говорят французы, домашний "ви-фи". Аплоад очень радует цифрой...
Скриншот из Samsung Galaxy S3.

А вот из Парижа в Нетанию уже через ноутбук

Electronic Components Distributor

Так как последнее время я занялся всякими интересностями, соберу магазины в одном посте.

Maplin - http://www.maplin.co.uk/

Jameco - http://www.jameco.com

radioshack - http://www.radioshack.com

Mouser - http://il.mouser.com/

Digi-Key - http://www.digikey.com/

Farnell - http://il.farnell.com

Newark - http://www.newark.com/

McMaster-CARR - http://www.mcmaster.com/

Update 2014-02-19

Octopart is a search engine for electronic parts - http://octopart.com/

Qi Wireless Charger for 20 dollars

Как узнал о беспроводной зарядке, сразу заказал самый дешёвый набор для Samsung Galaxy S3.
На eBay можно приобрести примерно за $20.

Как только пришёл девайс, сразу вскрыл :-)

Приёмник, который вставляется в телефон менее интересен. Там приёмная плоская катушка и контроллер. Интересно, что передатчик с контроллером умеют общаться. Приёмник передаёт запросы на увеличение или уменьшение мощности (напряжения).

Source http://www.eetimes.com/document.asp?doc_id=1276306

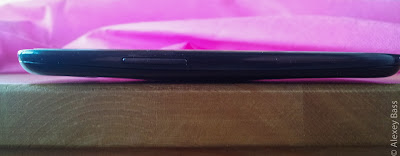

Так как катушка приёмника обрюхатила мне телефон

То пришлось вырезать в составном чехле Case Mate Tough дырку! В которую эта выпукласть бы и поместилась. Так как составной, то дырка в силиконовой части закрывается отлично внешней пластиковой.

Как только убедился в функциональности и удобстве беспроводной зарядки, заказал ещё два передатчика по $13 :-)

Когда они пришли, я обнаружил не стабильную работу обоих. Всё дело было в дешёвых USB шнурах. Написал продавцам, сделали возврат $3 за каждый.
Ещё был один косяк. В белом передатчике было видно статусный светодиод. В чёрных, естесвенно нет. Но я-то знал, что он там есть :-) Сверлом 2 мм сделал дырочку.

Первый я уже приспособил в автомобиль скрестив со SpiderPodium от Breffo.
Было так:

Ахалай махалай

Теперь вот так. Прототип. Работает, осталось спрятать проводку.

Потребление тока
Инициализация: до 0.20 А
Режим поиска: импульсы от 0.02 до 0.12 А
Зарядка: может скакнуть до 0.80-0.90 А. Тут обычно напряжение проседает у дешёвых блоков питания.

Также есть внутренний термо-контроль. При нагреве до 50 °C полностью отключается и работа восстанавливается при 35-40 °C. Греется как плата управления, так и сама катушка.

Графики заряда
Вышло не идеально, но в целом понятно. От родного блока питания на 700 мА заряжается быстрее раза в два. Тут я ещё и телефоном пользовался...

Ссылки по теме

http://en.wikipedia.org/wiki/Qi_(inductive_power_standard)
Texas Instruments - http://www.ti.com/lit/ds/symlink/bq51014.pdf

Защита для электроприборов от Waisbord

Поговорим о импульсной защите от перенапряжений.

В руках держал продукты фирмы Waisbord. Разные Хундай 3 за 90 шек ещё не трогал.
"Классическая" защита стоит 60 шек.

Внутри уныло

Всего лишь варистры.

Лучше добавить ещё 20 шекелей и купить защиту "протек" или "плюс".
Что стнанно, на ней нет рисунков копьютера и мелкой электроники.

Потому что внутри уже есть хоть какая-то логика срабатывания: теже варистры от перенапряжения, плюс реле и контроллер.

Реле включает нагрузку (приборы) не сразу, а после 4 минут, тем самым защищая от кратковременных включений и выключений.

Эти приборы не обязательно покупать у установщиков стиральных машин, посудомоек и прочей техники за 200-300 шекелей, якобы сертифицированные производителями. В любом специализированном магазине (в новой промзоне Нетании их минимум 3) можно купить дешевле чем за 100 шек.

Ссылки по теме
http://habrahabr.ru/post/188972/
General Electric - Surge Protective Devices (SPDs), PDF

Update (2015-06-19)
Вот и дошли руки до хундАя. Коллега купил 3 защитки за 85 шек.

А внутри...
2 варистора и газоразрядник.

Провода тонющие, лампочки только для индикации что есть напряжение фаза-нейтраль и нейтраль-земля. Всё.
Это больше молние-защита судя по напряжению срабатывания в 2 кВ. Что останется от техники подключенной постоянно, мне сложно представить. Вся защита рассчитана пробой варистора и создание КЗ фаза-нейтраль и, следовательно, на срабатывание пакетника (автомата) в электро-щитке.

В потребитель-ил даже схему запостили.
Там же автор говорит о бесполезности таймера в данных устройствах. По своей практике использования данных защит, пришёл к выводу, что таймер нужен - очень часто повторные включения/отключения входящего напряжения происходят повторно и ровно в интервал 2-5 минут от первого отключения, особенно в грозу.

Открыл для себя GDT - Gas Discharge Tube. Деталька FS101 на моей фотке и искровой промежуток на схеме.
Внутри газ. Девайс имеет большое сопротивление в нормальном состоянии, ГОмы как и варистор. При повышении напряжения выше порога, газ ионизируется и превращает штуковину в "виртуальный проводник".
Отсюда: First Principles of a Gas Discharge Tube (GDT) Primary Protector
